Marc-Kda

Kurtyna dymowa ruchoma

Produkt - Marc-Kda
Odporność ogniowa:

D DH60

MATERIAŁY DO POBRANIA

Opis, budowa i właściwości kurtyny

Ruchoma kurtyna dymowa typu Marc-Kda składa się z następujących podstawowych elementów: płaszcza kurtyny, wału nawojowego, wsporników wału, napędu elektrycznego i obudowy. Kurtyna może być również wyposażona w prowadnice.

Płaszcz kurtyny wykonany jest z niepalnej tkaniny z włókna szklanego, standardowo występujący w kolorze szaro-srebrnym. Do krawędzi dolnej płaszcza zamocowana jest listwa dolna (obciążeniowa), której forma występuje w różnych kształtach, wymiarach i kolorach – w zależności od życzenia Klienta.

Standardowy moduł ruchomej kurtyny dymowej typu Marc-Kda jest szerokości 5000 mm. Z pojedynczych modułów można tworzyć linię kurtyn o nieograniczonych wymiarach, także w kształcie łuku. Kolorystyka standardowa obudowy: RAL 7035, 9002 i 9010.

Zakres klas odporności ogniowej wg EN 12101-1:2005+A1:2006: D30, D60, D90, D120, DA, DH30 i DH60.
Zakres kategorii ruchomych kurtyn dymowych: ASB1, ASB2, ASB3, ASB4.
Ciężar płaszcza kurtyny do 1,0 kg/m2.
Przenikalność dymu przez tkaninę płaszcza do 10 m3/h/m2.

Zastosowanie produktu Marc-Kda

ZASTOSOWANIE

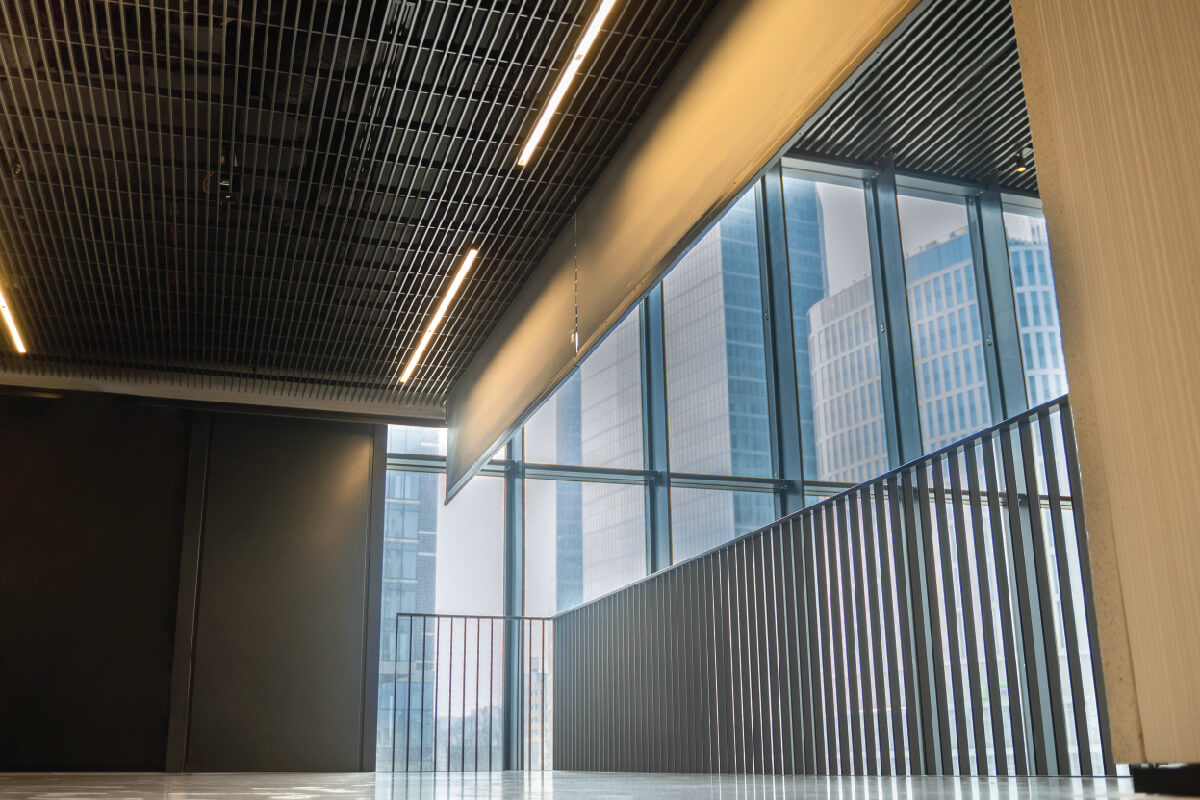

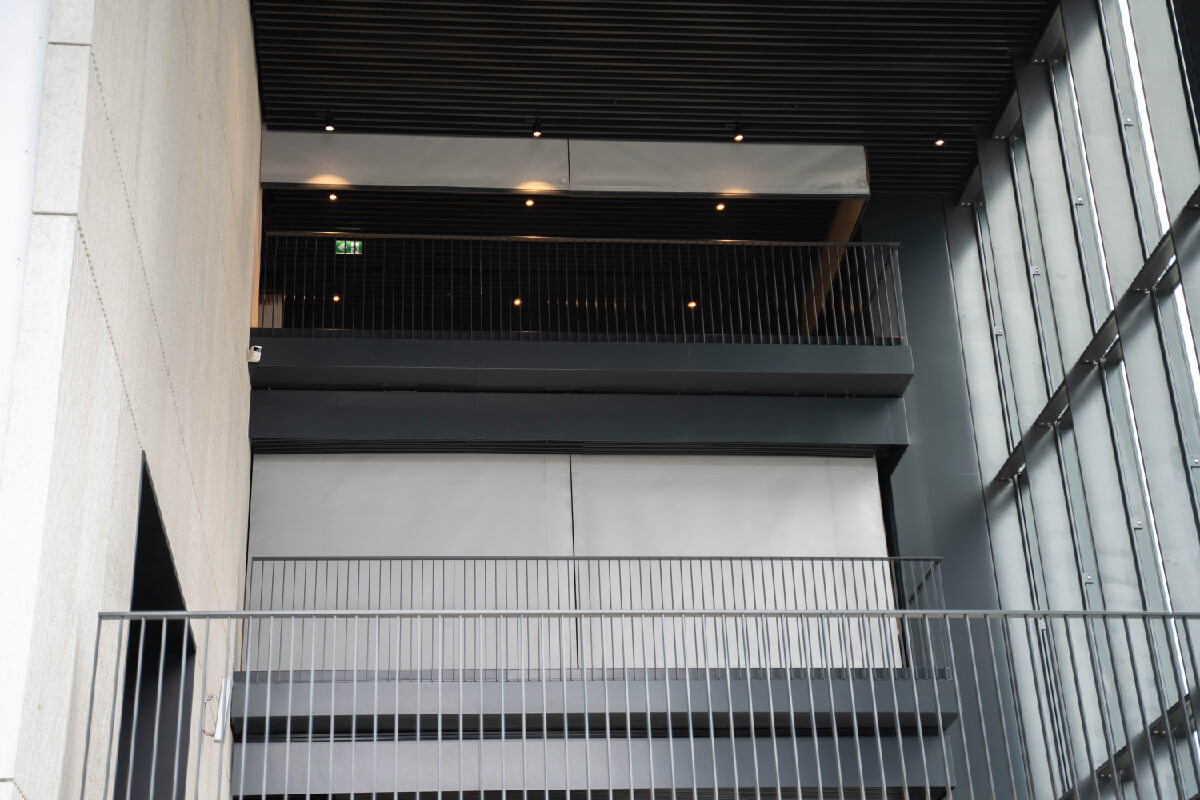

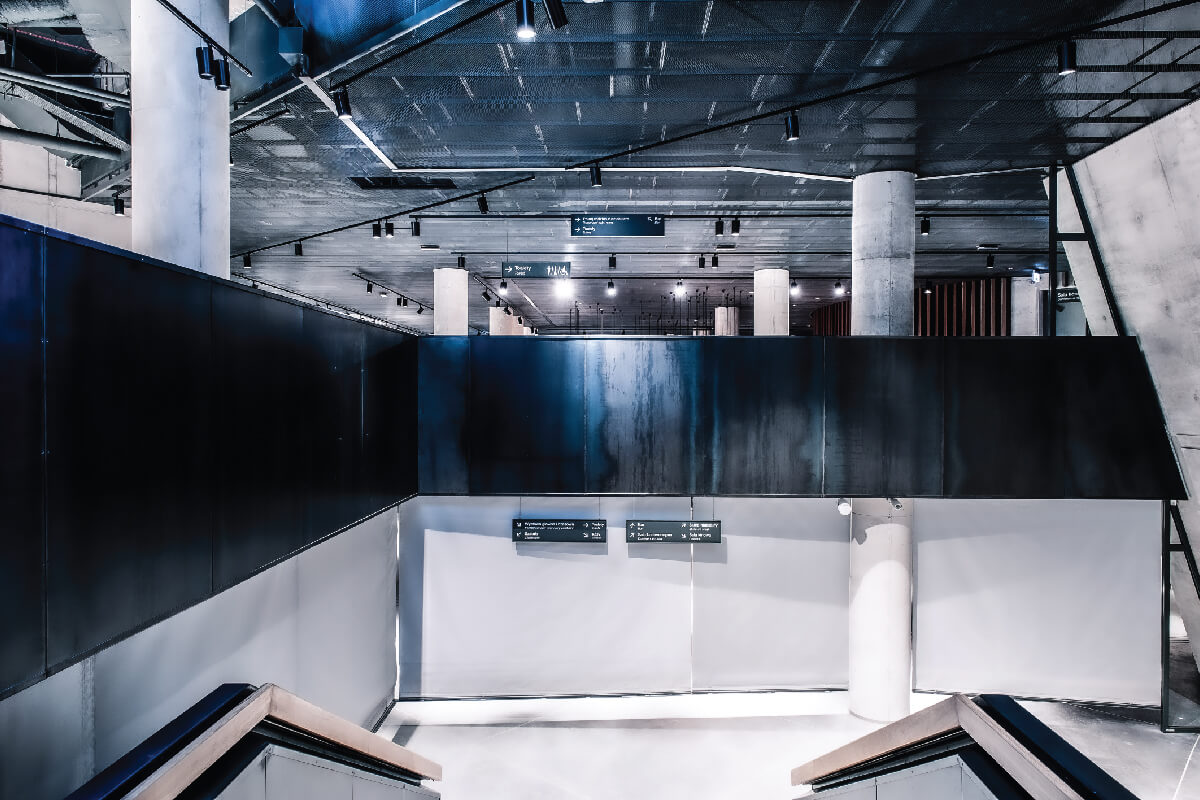

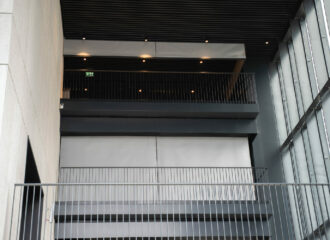

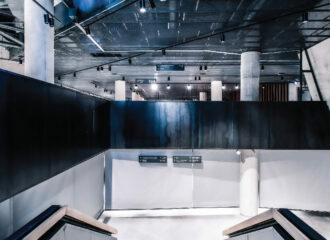

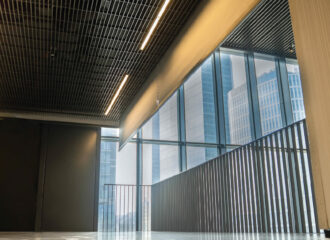

Ruchome kurtyny dymowe Marc-Kda przeznaczone są do oddzielenia stref dymowych i tworzenia zbiorników dymu zgodnie z obowiązującymi przepisami, zostały zaprojektowane z myślą o przestrzeniach, w których nie mogą być zainstalowane stałe przegrody dymowe. Mają zastosowanie głównie w wielkopowierzchniowych obiektach użyteczności publicznej i komercyjnych, jak centra handlowe, magazyny, hale produkcyjne, atria, dworce czy obiekty sportowe.

Ich elastyczna budowa pozwala wkomponować się doskonale w design projektowanego wnętrza, dzięki czemu architekt może dowolnie aranżować przestrzeń, a inwestor efektywnie ją wykorzystać. Są idealnym rozwiązaniem w miejscach gdzie istnieje zagrożenie wystąpienia pożaru o znacznej dynamice i wysokiej temperaturze, na przykład pożarów o dużej gęstości obciążenia ogniowego. Zapewniają możliwość ewakuacji oraz ograniczają rozprzestrzenianie się dymu.

Zainstalowanie systemu kurtyn dymowych zapewnia kontrolę ruchu gazów pożarowych oraz dymu wewnątrz budynków. Pozwala też na efektywny podział przestrzeni na strefy pożarowe i zbiorniki dymowe. Brak ograniczeń wymiarowych powoduje, że kurtyny mogą zamykać bardzo duże powierzchnie. Łączone modułowo tworzą zestawy o nieograniczonych wymiarach. Elastycznie oddzielają strefy dymowe i ze względu na niewielkie wymagania w zakresie warunków zabudowy stanowią idealne rozwiązanie wszędzie tam, gdzie dysponujemy bardzo małą ilością miejsca. Brak ograniczeń wymiarowych powoduje, że kurtyny mogą zamykać bardzo duże powierzchnie, a ich możliwość adaptacji pozwala na utworzenie wydzielenia dymowego o dowolnym kształcie.

Zasady Działania

Płaszcz kurtyny ruchomej nawinięty jest na wał i utrzymywany w pozycji otwartej przez hamulec (ASB1 i ASB3) napędu mechanicznego lub sam napęd (ASB2 i ASB4). W przypadku zagrożenia pożarowego płaszcz kurtyny zostaje zwolniony i rozwija się, zamykając strefę pożarową. W warunkach codziennej eksploatacji (poza alarmem pożarowym) kurtyna jest zasilana napięciem 230 V AC lub 24 V DC, natomiast podpięcie jej do systemu SAP i sterowanie odbywa się dzięki napięciu 24 V DC.

Do prawidłowego działania kurtyny w wersji ASB2 i ASB4 konieczne jest ciągłe zasilanie, stąd kable zasilające są „pożarowo” chronione i zabezpieczone przed uszkodzeniami mechanicznymi. Dla wersji ASB1 i ASB3 zanik zasilania powoduje uruchomienie kurtyn.

DODATKOWE WYPOSAŻENIE

  • elementy eksponowane kurtyny (obudowy, listwa dolna i ewentualnie prowadnice) z możliwością wykończenia powierzchni w dowolnym kolorze z palety RAL lub w wersji nierdzewnej
  • możliwość połączenia modułowego pojedynczych kurtyn, również w łuk
  • możliwość umieszczenia na powierzchni płaszcza kurtyny znaków graficznych
  • możliwość wykonania przejść ewakuacyjnych w płaszczu kurtyny
  • centrala sygnalizacji pożarowej z zasilaczem buforowym, przygotowana do współpracy z obiektowym systemem sygnalizacji pożaru i/lub miejscowymi czujkami dymu/temperatury
  • elementy osprzętu elektrycznego, przycisk techniczny kluczykowy
